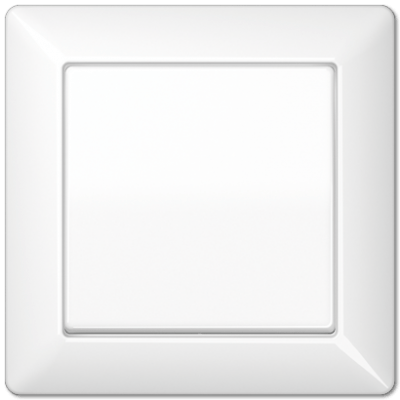

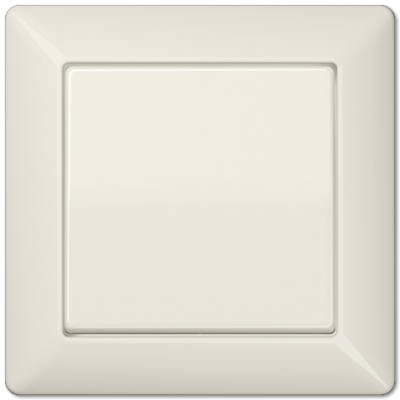

دکمه فشاری استاندارد KNX ، دو بانده
طراحی و عملکرد پروژه با ETS5 یا نسخه‌های جدید‌تر از ETS
خانواده‌ی محصولات ETS : دکمه‌ی فشاری
نوع محصول: دکمه‌ی فشاری دو بانده
موارد مصرف
روشن/خاموش کردن روشنایی، تنظیم شدت تابش نور، باز/بسته کردن پرده‌ها، تنظیم میزان روشنایی، دما و ذخیره حالات مختلف روشنایی
با توجه به EN 60670-1 در یک جعبه نصب مسطح نصب می‌شود
مشخصات محصول
KNX medium : TP 256
عملکرد دستگاه با توجه به محیط‌های مختلف تغییر می‌کند.
میزان ارتفاع‌گرفتن دکمه نسبت به قاب کلید قابل تنظیم است.
یک یا دو عملکرد را به ازای هر فضای عملکرد می‌توان برنامه‌ریزی کرد.
واحد یک‌پارچه اتصال سیستم BUS
یک LED نشانگر وضعیت به ازای هر فضای عملکرد ـ قرمز
KNX Data Secure می‌توانید به صورت هماهنگ با ورژن ۵.۷.۳ یا بالاتر ETS کار کند.
مشخصات فنی
| ولتاژ اندازه گیری شده | DC 21 … 32 V SELV |
|---|---|
| کلاس محافظتی | III |
| دمای حافظه/فرستنده | −25 … +70 °C |
| دمای روشنایی | −5 … +45 °C |
| کابل KNX | EIB-Y (St)Y 2x2x0.8 |
| اتصال KNX | ترمینال |
| مصرف فعلی KNX | 5.9 … 8.2 mA |
| KNX medium | TP 256 |
| حالت عملکرد | S-mode |
| امنیت | X-Mode |
-
en_..107.1ST_..109.1ST_82402103_20200219_link
دانلود فایل
(2.15 MB )
-
en_xx109x1ST-TE_20200309_td
دانلود فایل
(2.94 MB )
-
AS range
دانلود فایل
(60.00 KB )
-
en_A10921ST_ad
دانلود فایل
(235.04 KB )
